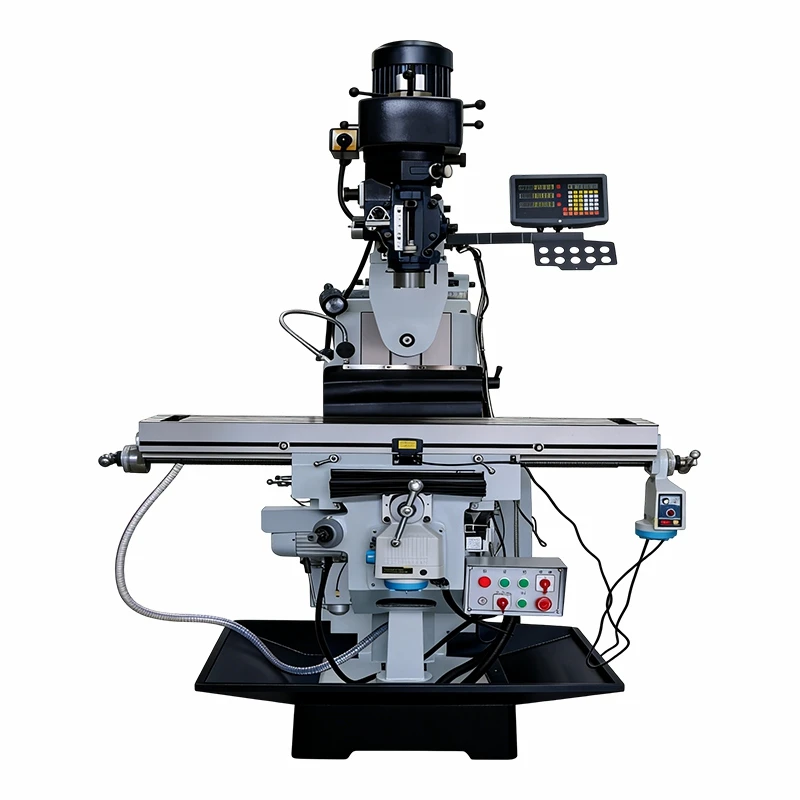

Metall tornfräsmaskin

X6330 använder en mer optimerad typ av revolverförsedd-spindelmekanism; därför. Revolverhuvudet har ett rotationsområde på ±90 grader i båda riktningarna horisontellt, och det lutar 45 grader från endera riktningen fram eller bak utan att behöva -positionera arbete-om. Den revolverförsedda strukturen kan samtidigt rymma flera verktyg för att ladda alla arbetsartiklar i en enda operation; därför töms lasten genom endast en åtgärd även vid det tillfället. Ett Taiwan-tillverkat SCM-21-fräshuvud och NSK P4-lager används för hög rotationsstyvhet och antinötningsprestanda; Spindelkonan finns som antingen R8 eller ISO 40, med en maximal spindelväg på 127 mm.

X6330:s säng, arbetsbord och pelare är baserad på en stark-konstruktion och använder gjutjärnsmaterial efter att ha åldrats på konstgjord väg för att ta bort inre spänningar och uppnå goda styvhet och anti-vibrationsegenskaper. Y- och z-axlarna- använder box-guideway, speciellt laxstjärtsguider för x--axeln; Arbetsbordet och styrskenorna har behandlats med ultra-hög ljud-härdande härdning (hårdhet större än 50 HRC), samt finslipning- för att förlänga deras livslängd och bibehålla hög noggrannhet. Arbetsbordet på 305 x 1370 mm har en maximal lastkapacitet på 400 kg, vilket är högre än för X6325; den kan hålla stora metalldelar{16}}såsom små gjutformar och tillbehör till bildelar utan att deformeras.

X6330-maskinen stöder både mekaniska och kraftdrivna-rörelselägen för hög-positionering och snabb hastighet. Den har en X/Y/Z-axel manuell och mekanisk matare, kan utföra tre-automatisk pinnematning på 0,04/0,08/0,15 mm/r och aktivera hög-rörelsefunktion för att förkorta obearbetad tid. Det finns en tillgänglig kapacitet på 3,75 kW högtryckspump- och kylare ingår i systemdesignen för att säkerställa konsekvent värmefördelning över olika applikationer genom stabila driftsstatusregleringsmekanismer. Med ett spindelhastighetsområde på 65~4500r/min (steglös reglering inom 16 steg vid 50 Hz), lämplig för olika arbets-,{18}- och skärförhållanden.

Jämfört med multi-bearbetningscenter och stora-revolverkvarnar har X6330 50 procent lägre initiala investerings- och driftskostnader; därför är den mest lämplig för små- till medelstora-metallbearbetningsföretag-. Stöder flera metall-bearbetningsfunktioner, såsom plan-fräsning, spår-fräsning, kugghjul-skärning, hål{12}}borrning; Tillämplig för en mängd olika Meta Work-bitar. Valfria tillbehör är tre-dimensionella avståndssensorer (DRO), kraftmatningsenheter, delningsverktyg, roterande arbetsstycken-hållare, luftdrivstång, etc., som kan utöka tillämpningsområdet för metallbearbetning. Ett automatiskt-centralt smörjsystem för att skydda viktiga komponenter i maskinen och därigenom minimera underhållskostnader och förbättra hållbarheten.
